lens kullanmadan süper çözünürlüklü görüntüleme devrimi

Günümüz optik görüntüleme sistemlerinin temel bir ikilemi vardır: ya geniş bir alanı düşük çözünürlükle görüntülersiniz ya da çok dar bir alanı inanılmaz detayda. Connecticut Üniversitesi’nden Prof. Guoan Zheng ve ekibinin geliştirdiği “Çok Ölçekli Açıklık Sentez Görüntüleyici” (Multiscale Aperture Synthesis Imager – MASI) teknolojisi, bu ikilemi tarihe karıştırma potansiyeline sahip.

Sentetik Açıklık: Kara Delikten Mikroskobik Detaylara

2019’da Olay Ufku Teleskobu (Event Horizon Telescope – EHT) projesi, dünyadaki radyo teleskoplarını dev bir sensör ağına dönüştürerek tarihin ilk kara delik görüntüsünü çekmişti. Bu başarı, sentetik açıklık görüntüleme tekniğinin gücünü kanıtladı. Ancak burada kritik bir detay vardı: EHT radyo dalgaları kullanıyordu, görünür ışığı değil.

Radyo dalgalarının mm-metre arası uzun dalga boyları, dünyanın dört bir yanındaki teleskopların senkronizasyonunu nispeten kolaylaştırıyor. Ancak görünür ışık, nanometre ölçeğinde dalga boylarına sahip olduğu için, aynı senkronizasyonu sağlamak imkansıza yakın. Sensörler arasındaki faz farklarını nanometre hassasiyetle kontrol etmek gerekiyor.

fiber optik performansı silikon çiplere taşınıyor

×

Lens Devrimi: Yazılımın Optiği Yeniden Tanımlaması

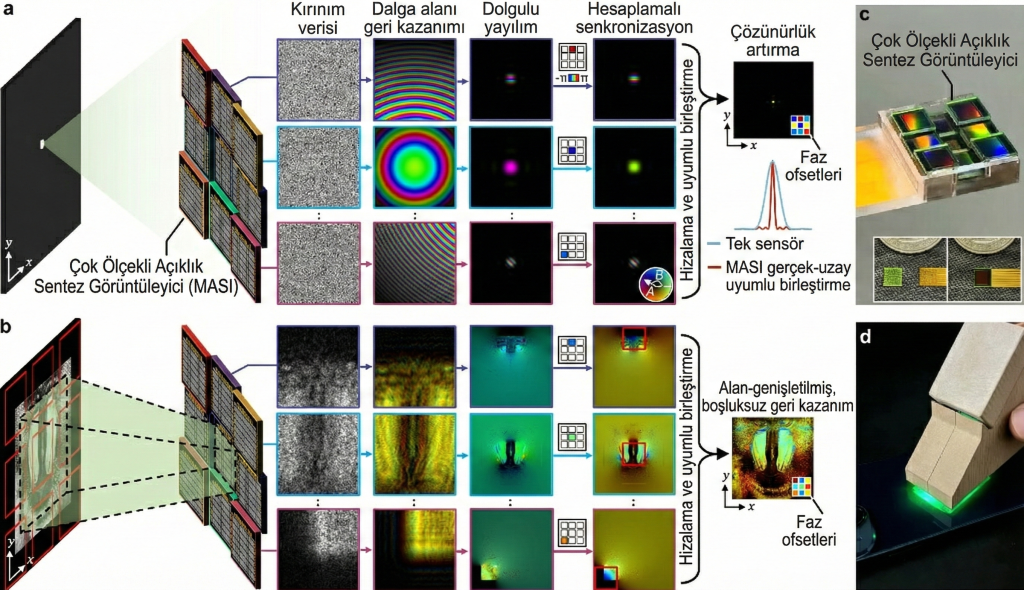

MASI’nin en radikal yeniliği, lens kullanmaması. Geleneksel optik sistemlerde lensler, ışığı odaklar ve görüntüyü oluşturur. Ancak lensler aynı zamanda kırınım limitine tabidir. Daha iyi detay için objeye yaklaştırmak gerekir. MASI ise ışığın kırınım desenlerini kaydeder. Objeden yayılan ışık dalgaları, sensörlerde karmaşık desenler oluşturur. Her sensör, kendi kodlanmış yüzeyiyle bu desenleri kaydeder.

Gelişmiş algoritmalar, bu ham verilerden karmaşık dalga alanını yeniden oluşturur. Ardından hesaplamalı faz senkronizasyonu ile farklı sensör verileri iteratif olarak hizalanır. Sistem, sensörlerin bağıl faz ofsetlerini ayarlayarak toplam enerjiyi maksimize eder.

Zheng, bu süreci şöyle açıklıyor: “Farklı fotoğrafçıların aynı sahneyi çekmesi gibi. Standart fotoğraflar yerine, her biri ışık dalgalarının davranışı hakkında ham bilgi kaydeder. Yazılım daha sonra bu bağımsız ölçümleri, olağanüstü yüksek detayda tek bir görüntüye birleştirir.”

Mikron-altı Çözünürlük, Santimetre Mesafe

MASI’nin performansı şaşırtıcı: mikron-altı çözünürlük (insan saç telinin kalınlığından 50-100 kat daha ince) santimetrelerce çalışma mesafesinden elde edilebiliyor.

Bu yetenek, tıp biyopsilerinde, endüstriyel kalite kontrolde ve adli delil incelemelerinde devrim yaratma potansiyeline sahip. Örneğin, bir kan örneğindeki hücreleri örneğe zarar vermeden, güvenli mesafeden incelemek mümkün.

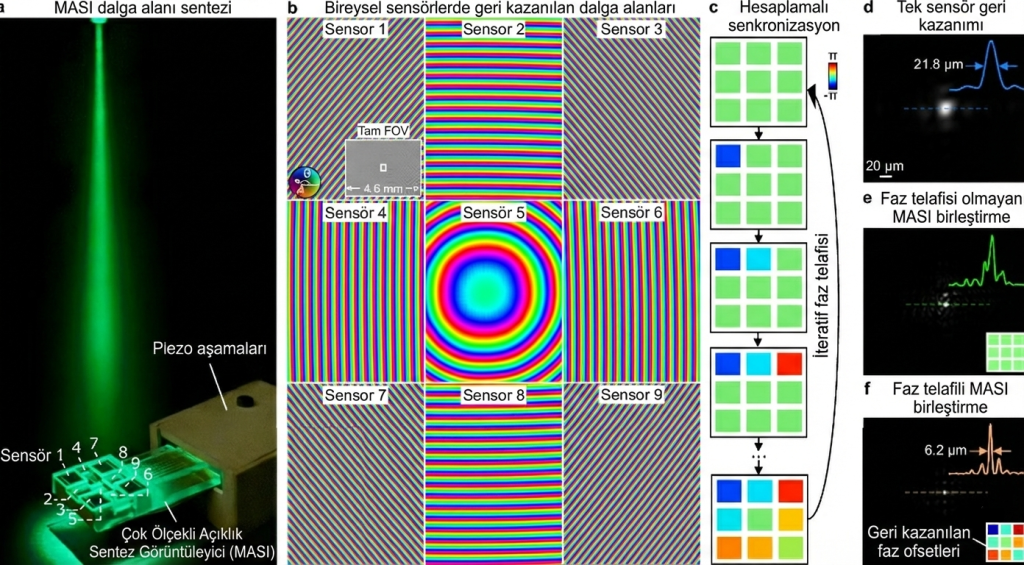

Nature makalesindeki deneylerde, 9 kodlanmış sensörlük bir prototip kullanıldı. Sistem, ~1.1 milyon etkili pikselle, orijinal fiber optik probdan 36 kat daha fazla uzay-bant genişliği çarpımı elde etti.

Ptikografi’nin Yükselişi: Kodlanmış Sensörlerin Gücü

MASI, ptikografi (ptychography) tekniğinin son evrimi. Burada çok sayıda kodlanmış sensör, paralel olarak kırınım desenlerini kaydeder. Her sensörün yüzeyi, önceden kalibre edilmiş kod desenleri içerir.

Sensörlerin kalibrasyonu için kan yayma örnekleri kullanıldı. Üç boyutlu pozisyonlama parametreleri, nokta kaynak objelerden gelen küresel dalga alanları kullanılarak belirlendi. Bu, sensörlerin bağımsız çalışmasını mümkün kıldı.

Doğrusal Ölçeklenebilirlik: Geleceğin Görüntüleme Alanları

MASI’nin belki de en heyecan verici özelliği doğrusal ölçeklenebilirliği. Geleneksel optik sistemler büyüdükçe karmaşıklıkları katlanarak artarken, MASI’de sensör sayısını ikiye katlamak, sistemi yaklaşık ikiye katlar.

Zheng, “Geleneksel optik sistemler karmaşıklığı katlanarak artarken, bizim sistemimiz doğrusal ölçeklenir. Bu, henüz hayal etmediğimiz uygulamalar için büyük dizileri mümkün kılıyor” diyor.

Bu sayede uzay tabanlı teleskoplardan dev endüstriyel muayene sistemlerine kadar her şey mümkün hale gelir.

EHT Karşılaştırması

MASI’nin en büyük yeniliği, süreci merkezi zamanlama ve atomik saatler yerine hesaplamaya devretmesi. EHT, radyo teleskopları arasındaki faz uyumunu sürdürmek için ultra hassas zamanlama kullanır. MASI ise bu gereksinimi tamamen ortadan kaldırır.

Her sensör, bağımsız ve asenkron çalışabilir. Ardından yerel minimumlardan kaçınmak için optimize edilmiş iteratif algoritma, sensörler arası faz ofsetlerini ayarlar.

Her sensörün ptikografik rekonstrüksiyonu yüzlerce megapiksel karmaşık veri kurtarır. Piksel seviyesinde faz optimizasyonu denemek, çözülmesi imkansız bir parametre uzayı yaratırdı. Her sensör için sadece bir parametreye izin vererek, MASI çok daha büyük dizilere kolayca ölçeklenebilen verimli bir senkronizasyon elde eder.

Optiğin Yeni Paradigması

MASI, optik görüntülemede hesaplama paradigmasını temsil ediyor. Geleneksel sistemlerde daha iyi görüntü için daha iyi lensler gerekir. MASI’de ise daha iyi yazılım ve daha fazla sensör yeterli.

Zheng’in ekibi, şimdi bu teknolojiyi daha da ölçeklendirmeyi hedefliyor. Daha büyük sensör dizileri, gerçek zamanlı işleme ve derin öğrenme entegrasyonu gibi alanlarda çalışmalar sürüyor.

Sonuç olarak, MASI sadece daha iyi bir kamera değil, optik görüntülemenin nasıl düşünüldüğünü temelden değiştiren bir yaklaşım. Faz senkronizasyonunu donanımdan yazılıma taşıyarak, fiziksel limitleri hesaplama gücüyle aşıyor.
